Projektując systemy wentylacyjne i klimatyzacyjne, często mówi się o „temperaturze komfortu”, jakby była to jedna, uniwersalna wartość. Tymczasem komfort cieplny to złożone zjawisko, w którym temperatura powietrza stanowi tylko część układanki. O tym, czy człowiek odczuwa komfort, decyduje nie tylko to, ile stopni ma powietrze, ale też w jaki sposób ciało oddaje ciepło do otoczenia – przez konwekcję, przewodzenie, parowanie i promieniowanie.

W praktyce oznacza to, że nawet przy idealnej temperaturze powietrza w pomieszczeniu można marznąć lub pocić się, jeśli zaburzona jest równowaga pomiędzy tymi procesami.

Parametry komfortu cieplnego – wentylacja komfortu

W wentylacji komfortu najważniejszym elementem są ludzie. W europejskiej normie, podobnie jak w wytycznych niemieckich, znajduje się wykres psychrometryczny określający tzw. pole komfortu (rys. 1). Obejmuje ono zakres temperatur od 18 do 26°C przy wilgotności względnej w granicach 30–90% oraz maksymalnej zawartości wilgoci na poziomie 11,5 g/kg. Takie parametry uznaje się za komfortowe dla osób pracujących w odzieży o izolacyjności 0,6 clo. Na wykresie wyróżniono również drugi obszar – tzw. strefę tolerowaną – wyznaczoną przez izotermę 32°C i wilgotność bezwzględną 16,5 g/kg. Dopuszczalne prędkości powietrza są uzależnione od jego temperatury i mieszczą się w przedziale od 0,22 m/s przy 18°C do 0,54 m/s przy 34°C. W praktyce oznacza to, że instalacja wentylacyjna powinna stale utrzymywać warunki mieszczące się w polu komfortu, a jedynie chwilowo mogą występować parametry należące do strefy tolerowanej.

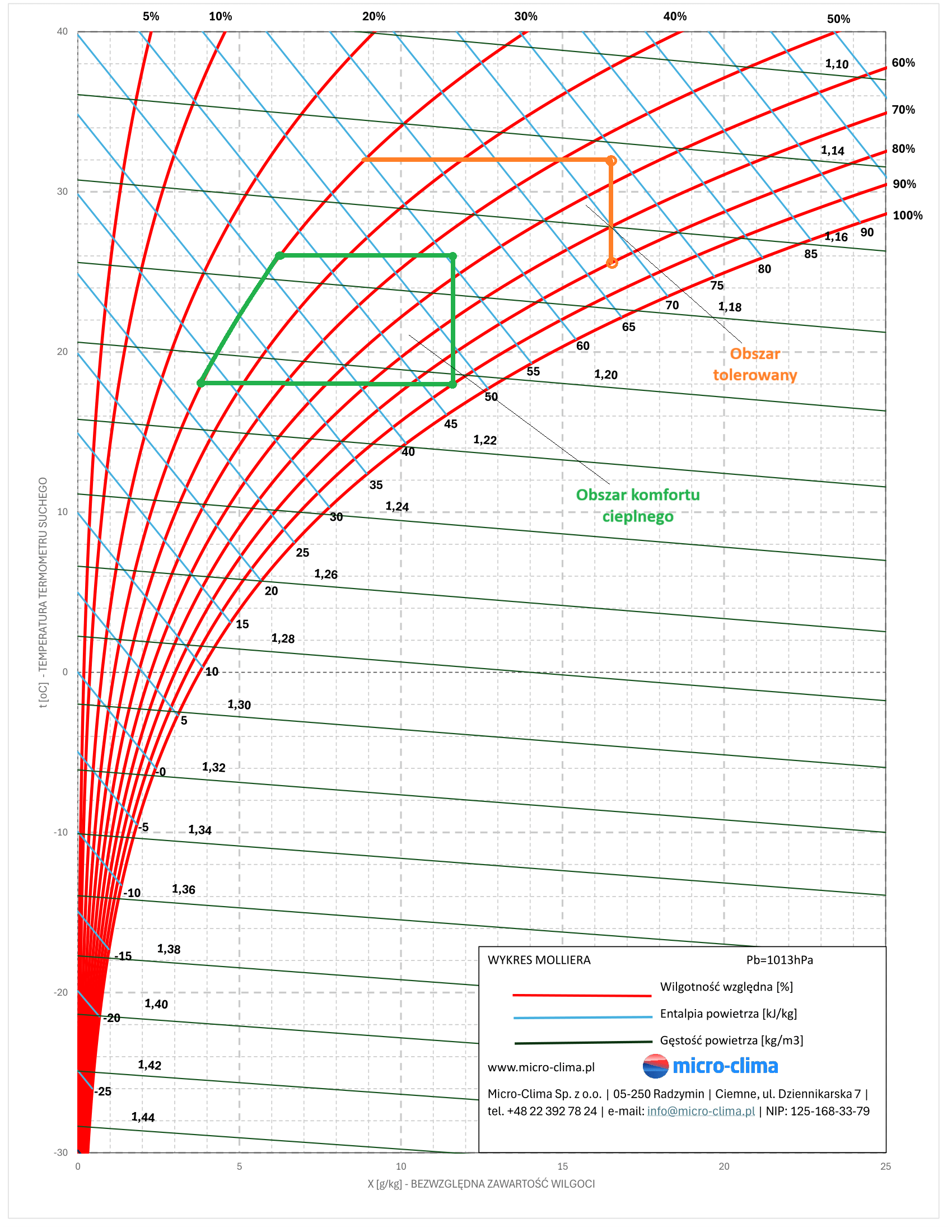

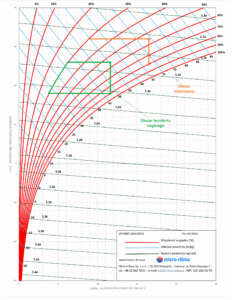

Obszar komfortu cieplnego i obszar tolerowany wg PN-EN 16282

Temperatura powietrza to tylko jeden z czynników

Zgodnie z normą PN-EN ISO 7730 oraz badaniami tego zjawiska, komfort cieplny to stan, w którym człowiek utrzymuje równowagę termiczną — czyli tyle ciepła, ile organizm wytwarza, oddaje do otoczenia.
Na tę równowagę wpływają cztery podstawowe parametry fizyczne:

  1. Temperatura powietrza – decyduje o ilości energii przekazywanej przez konwekcję,
  2. Temperatura otaczających przegród – odpowiada za promieniowanie cieplne,
  3. Prędkość ruchu powietrza – zwiększa lub zmniejsza wymianę ciepła z ciała,
  4. Wilgotność względna – reguluje efektywność parowania potu i oddychania.

Dlatego ta sama temperatura powietrza może być odbierana przez człowieka zupełnie inaczej w zależności od warunków otoczenia.

22°C w biurze o ciepłych, dobrze zaizolowanych ścianach i 22°C w hali, w której przegrody mają np. 12–14°C, to dwa zupełnie różne stany komfortu, mimo identycznej temperatury powietrza.”

Temperatura przegród ma ogromne znaczenie dla percepcji komfortu — zimne powierzchnie powodują utratę ciepła przez promieniowanie, co skutkuje uczuciem zimna nawet przy poprawnej temperaturze powietrza.

Temperatura powierzchni przegród – cichy sprawca dyskomfortu

Człowiek odczuwa nie tylko temperaturę powietrza, ale również temperaturę ścian, okien i stropów. Gdy są zimne, organizm traci ciepło przez promieniowanie, co wywołuje uczucie chłodu mimo teoretycznie poprawnych warunków.

Różnica między temperaturą powietrza a średnią temperaturą przegród nie powinna przekraczać ok. 8°C, a najlepiej gdy wynosi 1–2°C.

W halach o dużej wysokości pojawia się problem stratyfikacji termicznej – ciepłe powietrze gromadzi się pod dachem, natomiast w strefie pracy jest chłodniej nawet o 3–5°C. Powoduje to dyskomfort i zwiększa zapotrzebowanie na energię.

Rozwiązaniem są odpowiednio rozmieszczone nawiewniki lub destratyfikatory, które zmniejszają różnice temperatur.

Wilgotność – niedoceniany, a bardzo ważny parametr

Wilgotność względna wpływa bezpośrednio na komfort:

  • <35% RH – powietrze wydaje się „suche”, pojawia się kaszel, podrażnienie oczu, problemy z oddychaniem.
  • >70% RH – organizm ma trudności z oddawaniem ciepła, pojawia się uczucie duszności.

Optymalny zakres komfortu to 40–60% RH.

Utrzymanie go w zimie wymaga stosowania odpowiednich rozwiązań:
– nawilżaczy parowych,
– adiabatycznych,
– złoży zraszanych (przy rygorystycznej kontroli higienicznej).

Ruch powietrza i zjawisko przeciągu

Przeciąg nie wynika z temperatury, tylko z lokalnego przyspieszenia przepływu powietrza. Nawet przy 22°C strumień o prędkości 0,3 m/s skierowany na szyję lub nogi może powodować dyskomfort.

Zalecane prędkości:

  • zimą: do 0,15 m/s,
  • latem: do 0,25 m/s.

W pomieszczeniach o dużych zyskach ciepła dopuszcza się wyższe prędkości (0,4–0,5 m/s), ale nie mogą być nakierowane bezpośrednio na ludzi.

W praktyce stosuje się nawiewniki wirowe o regulowanym kącie strumienia, umożliwiające adaptację przepływu powietrza do pory roku.

Mikroklimat przemysłowy – komfort cieplny i zdrowie pracowników a wymagania technologii

W obiektach przemysłowych warunki mikroklimatu wynikają bezpośrednio z procesu technologicznego. W wielu zakładach, szczególnie w branży spożywczej, priorytetem jest bezpieczeństwo produktu, a nie komfort cieplny pracowników. Z tego powodu instalacje wentylacyjne muszą brać pod uwagę nie tylko zapotrzebowanie cieplne ludzi, ale przede wszystkim:
– temperaturę technologicznie wymaganą,
– emisję wilgoci,
– zanieczyszczenia powietrza,
– szybkość wymiany powietrza,
– warunki higieniczne i mycie stref.

Z drugiej strony właściwie zaprojektowany i wykonany system wentylacyjny powinien zapewnić nie tylko bezpieczne warunki dla produktu, ale także minimalizować negatywny wpływ mikroklimatu wynikającego z procesu technologicznego na pracowników.
Bo to właśnie warunki mikroklimatu — głównie temperatura, wilgotność i prędkość powietrza — decydują, czy pracownicy będą zdrowi, czy będą masowo trafiać na zwolnienia.

Dla zakładu oznacza to realne koszty:
– braki kadrowe,
– przestoje,
– konieczność rotacji stanowisk,
– spadek wydajności linii.

Dlatego mikroklimat w zakładach mięsnych musi jednocześnie spełniać wymogi technologiczne i ograniczać ryzyko przeziębień pracowników.

Zakłady mięsne – mikroklimat podporządkowany produktowi, ale krytyczny dla ludzi

Typowe temperatury technologiczne:

  • chłodnie / wychładzalnie: 0…+4°C
  • hale rozbioru: 8…12°C
  • pakowalnie: 10…14°C
  • myjnie i strefy mokre: 18…22°C, ale przy dużej emisji pary

Pracownicy spędzają tam wiele godzin dziennie — w niskich temperaturach.

Największym zagrożeniem nie jest sama temperatura, tylko:

  • przeciągi (zbyt duża prędkość powietrza),
  • lokalne wychłodzenia,
  • zimne strefy w pobliżu nieszczelnych drzwi chłodniczych,
  • kondensacja i mgła wodna,
  • stratyfikacja temperatury (np. 8°C przy posadzce, 12°C pod sufitem).

Prędkość powietrza – klucz do zdrowia załogi

To najważniejszy parametr w zakładach mięsnych.

  • >0,25–0,3 m/s w halach rozbioru powoduje wychłodzenie pracowników, bóle karku, zapalenia zatok, przeziębienia.
  • <0,1 m/s sprzyja kondensacji na sufitach i chłodnicach.

Zakład, w którym na linii rozbioru powstają przeciągi, ma statystycznie najwyższą absencję chorobową — pracownicy chorują nie dlatego, że jest zimno, tylko dlatego, że zimne powietrze przemieszcza się za szybko.

Wpływ niskiej temperatury i wilgotności na zdrowie pracowników

W zakładach mięsnych wilgotność jest trudna do utrzymania — proces produkcji generuje ogromne ilości pary i wilgoci.

  • >85% RH → zimne powietrze + wysoka wilgotność oznacza, że człowiek wychładza się znacznie szybciej → przeziębienia, bóle mięśni, infekcje.
  • <40% RH (rzadkie, ale możliwe przy intensywnym osuszaniu) → wysuszanie śluzówek i większa podatność na infekcje.

Strefy mokre, np. myjnie pojemników potrafią generować tak duże ilości pary, że następuje trwałe podniesienie wilgotności w całej hali, jeżeli wentylacja nie działa poprawnie.

Temperatura przegród

Zimne powierzchnie to miejsca, w których najłatwiej inicjuje się proces kondensacji, ale jednocześnie są one źródłem dyskomfortu dla pracowników. To zatem zjawisko podwójnie niepożądane — wpływa zarówno na higienę i bezpieczeństwo, jak i na zdrowie ludzi.

Niska temperatura powierzchni może wynikać z niewystarczającej izolacji przegród w pomieszczeniach bardzo zimnych (np. chłodniach i wychładzalniach), ale także z lokalnego napływu zimnego powietrza do stref o wyższej temperaturze. W takim przypadku najbliższe ściany, sufity lub urządzenia szybko się wychładzają, stając się miejscem jednoczesnego pogorszenia mikroklimatu i ryzyka powstawania skroplin.

W zakładach mięsnych komfort cieplny pracowników zależy przede wszystkim od utrzymania niskiej prędkości powietrza w strefie pracy (poniżej 0,2–0,25 m/s), unikania lokalnych wychłodzeń wynikających z przeciągów lub złego ustawienia nawiewników, szybkiego odprowadzania pary wodnej po myciu oraz eliminacji przeciągów w rejonie drzwi chłodniczych. Równomierny, stabilny przepływ powietrza znacząco ogranicza przeziębienia, a to bezpośrednio przekłada się na mniejszą absencję, wyższą wydajność i mniejsze koszty operacyjne — bo niewłaściwy mikroklimat potrafi zwiększyć liczbę zwolnień o 10–20%.

Piekarnie

Na drugim biegunie wobec zakładów spożywczych znajdują się pomieszczenia gdzie panują wysokie temperatury.

W piekarniach dominują olbrzymie zyski ciepła z pieców — zarówno konwekcyjne, jak i promieniowania. Temperatura powietrza potrafi lokalnie wzrastać o kilkadziesią stopni, co powoduje bardzo duże obciążenie systemu wentylacji.

Najczęściej stosowane rozwiązania:
– wentylacja wyciągowa o dużym strumieniu powietrza,
– oddzielne odciągi nad piecami,
– wentylacja wyporowa, która zbiera ciepło unoszące się ku górze,
– chłodzenie stanowiskowe (tzw. cooling spots).

Tu komfort cieplny pracowników jest wyzwaniem, a kluczowe staje się ograniczenie promieniowania cieplnego z pieców i utrzymanie stabilnej temperatury w strefie pracy.

Odlewnie i huty – ekstremalne promieniowanie cieplne

W odlewniach dominują bardzo wysokie zyski promieniowania z ciekłego metalu i form. Temperatura powietrza nie jest tu jedynym problemem — największym obciążeniem jest ekspozycja pracowników na promieniowanie cieplne, którego nie da się usunąć samą wentylacją.

Typowe rozwiązania:
– wentylacja wyporowa,
– kurtyny powietrzne oddzielające strefy o wysokim promieniowaniu,
– intensywna wentylacja ogólna,
– ekranowanie promieniowania.

Lakiernie, malarnie i galwanizernie – nie ciepło, lecz chemia

lakierniach i malarniach kluczowym parametrem nie jest temperatura, lecz:
– emisja LZO,
– opary farb i lakierów,
– toksyczne związki chemiczne,
– ryzyko wybuchowe.

Dlatego w tych obiektach stosuje się przede wszystkim:
– wentylację nawiewno–wyciągową o wysokiej wymianie powietrza,
– strefy o stałym kierunku przepływu (laminarne),
– odciągi miejscowe,
– systemy filtracji i separacji mgły lakierniczej.

Tu komfort cieplny jest parametrem drugorzędnym — liczy się bezpieczeństwo technologiczne i BHP.

Komfort cieplny a ekonomia

Zwiększenie temperatury w pomieszczeniu o 1°C to wzrost zużycia energii o ok. 6%. Z kolei obniżenie temperatury o 1°C w hali, w której temperatura powietrza przy podłodze jest o 3°C niższa niż pod dachem, może dać oszczędność rzędu 10–15%, jeśli zlikwiduje się stratyfikację za pomocą destratyfikatorów lub odpowiedniego rozmieszczenia nawiewników.

Komfort cieplny to więc nie tylko kwestia zdrowia i samopoczucia pracowników, ale również efektywności energetycznej całego systemu wentylacji.

Podsumowanie

Komfort cieplny to zrównoważony układ: temperatura powietrza, równomierność rozkładu ciepła, wilgotność i ruch powietrza muszą być ze sobą spójne.
Dla projektanta i wykonawcy oznacza to konieczność:

  • analizy stref przebywania ludzi,
  • kontroli temperatur przegród,
  • stosowania czujników wilgotności i prędkości powietrza,
  • zintegrowanego sterowania centralą wentylacyjną.

Właściwe zaprojektowanie tych elementów nie tylko poprawia warunki pracy, ale też ogranicza zużycie energii i liczbę reklamacji od użytkowników.
