Wstęp

Kuchnia przemysłowa to jedno z najbardziej wymagających środowisk pracy, jeśli chodzi o projektowanie i eksploatację wentylacji. Gorące powietrze, para wodna, tłuszcz, zapachy i intensywna eksploatacja sprzętu sprawiają, że instalacje wentylacyjne muszą działać niezawodnie, a jednocześnie spełniać rygorystyczne wymagania higieniczne. W praktyce oznacza to szereg wyzwań, z którymi projektanci i wykonawcy spotykają się niemal na każdym etapie.

W tym artykule przedstawiamy najważniejsze aspekty na które trzeba zwrócić uwagę projektując i eksploatując system wentylacji w kuchni przemysłowej.

Normy dotyczące kuchni przemysłowych

Najważniejszą i najbardziej kompleksową normą opisującą wentylację w obiektach gastronomicznych jest PN-EN 16282-1:2017-09E Wyposażenie kuchni przemysłowych. Elementy składowe do wentylacji kuchni przemysłowych.

Jest to dokument w znacznej mierze opierający się na wytycznych niemieckich zawartych w normie VDI 2052:2006.

Norma PN-EN 16282-1:2017-09E zawiera kompleksowe wytyczne dotyczące wentylacji kuchni przemysłowych. Określa m.in. dopuszczalne zakresy temperatury, wilgotności i poziomu hałasu, a także przedstawia metody obliczania wymaganych strumieni powietrza. Dokument odnosi się nie tylko do samych kuchni, lecz także do pomieszczeń pomocniczych – takich jak zmywalnie, magazyny żywności czy strefy przygotowania – oraz do innych obiektów związanych z przetwarzaniem żywności w skali przemysłowej. Podkreśla, że kuchnie i przyległe przestrzenie to specyficzne środowiska pracy, gdzie jednocześnie odbywa się przygotowywanie posiłków, mycie naczyń i przechowywanie produktów. Norma przeznaczona jest do stosowania we wszystkich kuchniach poza domowymi i powinna być punktem odniesienia nie tylko przy projektowaniu instalacji, ale również podczas inspekcji i pomiarów kontrolnych, kiedy ocenia się faktyczne działanie systemów wentylacyjnych.

Klasyfikacja kuchni

Norma PN-EN 16282 określa wymagania dotyczące wentylacji w różnych typach kuchni gastronomicznych na podstawie ich funkcji. W normie zawarta jest tabela z wskaźnikowymi ilościami powietrza, np. 90 m³/h na 1 m² powierzchni podłogi dla kuchni ogólnych lub 120 m³/h na 1 m² dla obszarów o wzmożonej pracy, takich jak smażenie, grillowanie, pieczenie czy zmywanie.

Jednocześnie wprowadza podział kuchni, opierając się na takich kryteriach jak: układ i rozmieszczenie urządzeń w przestrzeni, rodzaj przygotowywanych potraw, wielkość produkcji mierzona liczbą porcji, stopień zróżnicowania menu oraz kolejność procesów zachodzących w kuchni. Istotne jest również, czy dana kuchnia ma bezpośrednie powiązanie z salą konsumencką.

Parametry komfortu cieplnego w kuchniach

W europejskiej normie, podobnie jak w wytycznych niemieckich, znajduje się wykres psychrometryczny określający tzw. pole komfortu (rys. 1). Obejmuje ono zakres temperatur od 18 do 26°C przy wilgotności względnej w granicach 30–90% oraz maksymalnej zawartości wilgoci na poziomie 11,5 g/kg. Takie parametry uznaje się za komfortowe dla osób pracujących w odzieży o izolacyjności 0,6 clo. Na wykresie wyróżniono również drugi obszar – tzw. strefę tolerowaną – wyznaczoną przez izotermę 32°C i wilgotność bezwzględną 16,5 g/kg. Dopuszczalne prędkości powietrza są uzależnione od jego temperatury i mieszczą się w przedziale od 0,22 m/s przy 18°C do 0,54 m/s przy 34°C. W praktyce oznacza to, że instalacja wentylacyjna powinna stale utrzymywać warunki mieszczące się w polu komfortu, a jedynie chwilowo mogą występować parametry należące do strefy tolerowanej.

Rysunek 1 – Obszar komfortu cieplnego i obszar tolerowany wg PN-EN 16282

Wymiana powietrza i równowaga ciśnień

Jednym z najczęściej występujących problemów występujących w kuchniach przemysłowych jest zbyt mała ilość powietrza nawiewanego i wyciąganego, niezdolna do przeniesienia nadmiaru ciepła i pary wodnej a także brak równowagi między tymi strumieniami. Podciśnienie skutkuje zasysaniem powietrza z innych pomieszczeń i rozprzestrzenianiem się zapachów, natomiast nadciśnienie prowadzi do przenikania wilgoci i zapachów do sal konsumpcyjnych. Kluczowe jest zatem właściwe zbilansowanie całego układu i zapewnienie odpowiedniej liczby wymian powietrza na godzinę.

Dopuszczalne jest utrzymywanie lekkiego podciśnienia względem sąsiednich pomieszczeń, jednak należy bezwzględnie zapobiegać napływowi powietrza z obszarów o niższych wymaganiach higienicznych. System wentylacyjno-klimatyzacyjny powinien także dostarczać do kuchni wyłącznie świeże powietrze pobierane z zewnątrz.

Metoda obliczeń wentylacji dla kuchni przemysłowych

Zgodnie z normą PN-EN 16282-1 wielkość strumienia powietrza wentylacyjnego w kuchniach przemysłowych oblicza się na podstawie wskaźników przypisanych do 1 m² powierzchni podłogi. Przyjmuje się, że:

  • dla ogólnej powierzchni kuchni, gdzie nie występują intensywne procesy cieplne, zapotrzebowanie wynosi 90 m³/h na każdy metr kwadratowy,
  • w strefach szczególnie obciążonych, takich jak smażalnie, grille, piece czy zmywalnie, należy przyjąć wyższą wartość – 120 m³/h/m².

Taki sposób kalkulacji pozwala oszacować wymagany strumień powietrza, gdy brak jest jeszcze pełnego projektu technologicznego.

Kroki obliczeniowe

  • Podziel kuchnię na strefy: część ogólną oraz obszary intensywnych procesów.
  • Przypisz odpowiedni wskaźnik do każdej z tych stref (90 lub 120 m³/h/m²).
  • Pomnóż wskaźnik przez powierzchnię danej strefy, aby uzyskać potrzebny wydatek powietrza.
  • Zsumuj wartości dla wszystkich stref – otrzymasz całkowite zapotrzebowanie wentylacyjne.

Przykład obliczeniowy

Przykład:
Kuchnia ma 25 m² powierzchni. Z tego 15 m² stanowi część ogólna, a 10 m² – strefa smażenia.

  • 15 m² × 90 m³/h/m² = 1350 m³/h (część ogólna),
  • 10 m² × 120 m³/h/m² = 1200 m³/h (strefa smażenia).

Łączne zapotrzebowanie na powietrze wentylacyjne wynosi 2550 m³/h.

Dobór i lokalizacja okapów

Okapy kuchenne powinny być projektowane tak, aby wychwytywać jak najwięcej zanieczyszczeń w miejscu ich powstawania. Częstym błędem jest montaż okapów zbyt małych lub umieszczonych zbyt wysoko, co drastycznie obniża ich skuteczność. Zgodnie z normą PN-EN 16282 okapy powinny obejmować urządzenia grzewcze z odpowiednim naddatkiem – zwykle 300–400 mm poza ich obrys. Warto także stosować okapy z filtrami wielostopniowymi, które zatrzymują tłuszcz i ograniczają ryzyko pożarowe. W przypadku dużych kuchni coraz częściej stosuje się także okapy indukcyjne, które doprowadzają niewielką ilość powietrza do strefy roboczej i poprawiają skuteczność wychwytywania zanieczyszczeń.

Filtracja powietrza i higiena instalacji

Tłuszcz i para wodna unoszące się w powietrzu bardzo szybko osadzają się w kanałach wentylacyjnych, tworząc zagrożenie higieniczne i pożarowe. Stąd konieczne jest stosowanie skutecznej filtracji już na etapie okapów i central wentylacyjnych. Filtry powinny być łatwo dostępne do czyszczenia lub wymiany, a kanały regularnie serwisowane. Zaniedbania w tym obszarze prowadzą do znacznego spadku sprawności wentylacji i wzrostu kosztów eksploatacji. Warto też podkreślić, że obecnie coraz większą rolę odgrywają rozwiązania z automatycznym systemem mycia filtrów, co znacząco ułatwia utrzymanie higieny.

Bezpieczeństwo pożarowe

Amerykański standard NFPA 96 opracowany przez National Fire Protection Association, reguluje zasady projektowania, eksploatacji i utrzymania systemów wentylacji w kuchniach komercyjnych w odniesieniu do ograniczenie ryzyka pożarowego wynikającego z odkładania się tłuszczu i dymu w przewodach oraz elementach wentylacyjnych. Dokument zawiera szczegółowe wytyczne dotyczące instalacji, użytkowania, kontroli i czyszczenia systemów, a jego stosowanie jest kluczowe dla zapewnienia bezpieczeństwa zarówno w obiektach gastronomicznych publicznych, jak i prywatnych.

Najważniejsze założenia NFPA 96 to:

  • Minimalizacja ryzyka pożaru – poprzez ograniczanie nagromadzenia tłuszczu w kanałach i okapach.
  • Ochrona ludzi i obiektów – zwiększenie bezpieczeństwa pracowników kuchni oraz gości.
  • Regularna konserwacja – obowiązek prowadzenia cyklicznych przeglądów i czyszczenia instalacji, zgodnie z harmonogramami ustalonymi przez przepisy i instytucje kontrolne

Usuwanie ciepła i komfort pracy

Kuchnie przemysłowe generują bardzo dużo ciepła utajonego i jawnego. Jeśli nie zostanie ono skutecznie odprowadzone, temperatura w pomieszczeniu szybko przekracza komfortowy poziom, co obniża wydajność pracowników. Dlatego w wielu obiektach stosuje się centrale wentylacyjne z chłodnicami, które pozwalają na obniżenie temperatury nawiewu i odczuwalne zwiększenie komfortu pracy. Warto też wspomnieć, że w nowoczesnych kuchniach spotyka się układy mieszane, w których oprócz wentylacji stosuje się klimatyzację miejscową – na przykład w strefach zmywalni, gdzie obciążenie cieplne i wilgotnościowe jest szczególnie wysokie.

Odzysk ciepła

Nowoczesne kuchnie przemysłowe coraz częściej wyposaża się w układy odzysku ciepła. Z uwagi na obecność tłuszczu i pary wodnej najlepszym rozwiązaniem jest glikolowy odzysk ciepła, który ogranicza ryzyko zanieczyszczenia i łatwo utrzymać go w czystości. Odzysk energii pozwala znacząco obniżyć koszty eksploatacji, co ma ogromne znaczenie w obiektach działających wiele godzin na dobę. Projektując system odzysku, należy uwzględniać okresy zimowe, kiedy ciepło z kuchni można w dużym stopniu wykorzystać do podgrzewania powietrza nawiewanego, a w ciągu całego roku dodatkowo do wstępnego podgrzania ciepłej wody użytkowej CWU.

Urządzenia wentylacyjne do kuchni

Centrale wentylacyjne

Centrale wentylacyjne obsługujące kuchnie przemysłowe powinny być przystosowane budową do obsługi tego typu pomieszczeń. W pierwszej kolejności powinny zabezpieczać kuchnię przed przenoszeniem zanieczyszczeń drogą powietrzną. Muszą być zatem wyposażone w zestaw filtrów dedykowanych dla kuchni.

Przykładowy zestaw filtrów (rys. 2) dedykowanych do instalacji wyciągowych do zastosowania w centrali wentylacyjnej może składać się z:

  • filtra wstępnego metalowego wielokrotnego użytku (ze stali nierdzewnej lub ocynkowanej) klasy G2-G4,
  • filtra wtórnego klasy M5-F7 (ePM10 min. 60%)
  • filtra węglowego (ePM1 min 70%)

Poza odpowiednim zestawem filtrów obudowa wewnętrzna centrali wentylacyjnej powinna zapewniać możliwość wielokrotnego, łatwego czyszczenia i dezynfekcji. Najlepiej sprawdzi się w takiej roli centrala w wykonaniu higienicznym, która poza wykonaniem przyjaznym do czyszczenia pod względem zastosowanych materiałów (stal nierdzewna lub stal z powłoką epoksydową) i budowy, będzie zawierała także puste sekcje między kluczowymi podzespołami umożliwiającymi mycie np. wymienników na których mogą osadzać się produkty uboczne gotowania i spalania.

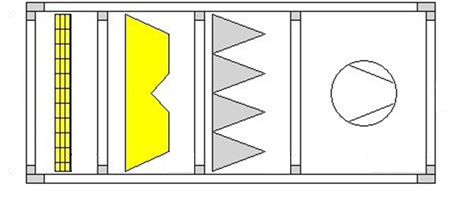

Rysunek 2 – Zestaw filtrów do części wyciągowej centrali wentylacyjnej dla kuchni

Wentylatory wyciągowe

Wentylatory stosowane w instalacjach kuchennych muszą pracować w ekstremalnych warunkach – tłuszcz, para i wysoka temperatura to codzienność w takich instalacjach. Dlatego nie każdy wentylator nadaje się do tego typu zastosowań.

Tematowi temu poświęciliśmy osobny artykuł: „Wentylatory kuchenne przemysłowe – jak dobrać odpowiedni model do wyciągu z kuchni?”

Zapraszamy do zapoznania się z nim, a tutaj wymienimy tylko 3 najważniejsze cechy takiego wentylatora:

  • Silnik wyprowadzony poza strumień wyciąganego powietrza
  • Odporność na korozję
  • Odporność na wysokie temperatury

Podsumowanie

Wentylacja w kuchniach przemysłowych wymaga całościowego podejścia, w którym kluczowe jest zapewnienie równowagi między nawiewem i wywiewem, dobór skutecznych okapów i filtrów, regularna konserwacja, właściwe odprowadzanie ciepła oraz wdrażanie systemów odzysku energii. Istotne znaczenie mają także automatyka i integracja z systemami zarządzania budynkiem, które pozwalają na optymalizację kosztów i kontrolę jakości powietrza. Zastosowanie powyższych rozwiązań przekłada się bezpośrednio na higienę, bezpieczeństwo, komfort pracy i efektywność energetyczną kuchni przemysłowych.

Centrale wentylacyjne i wentylatory stanowią fundament nowoczesnych, bezpiecznych i energooszczędnych kuchni przemysłowych. Powinny:

  • zapewniać właściwą liczbę wymian powietrza i równowagę ciśnień,
  • być wyposażone w odzysk energii (najczęściej glikolowy),
  • reagować automatycznie na obciążenie (np. DCKV i BMS),
  • spełniać wymogi bezpieczeństwa pożarowego i higieny,
  • być szczelne i wykonane z trwałych materiałów,
  • zapewniać komfort akustyczny
