Wykres Moliera

Wykres Molliera (nazywany czasami wykresem i-x lub h-x) jest podstawowym narzędziem pozwalającym na określenie parametrów powietrza wilgotnego.

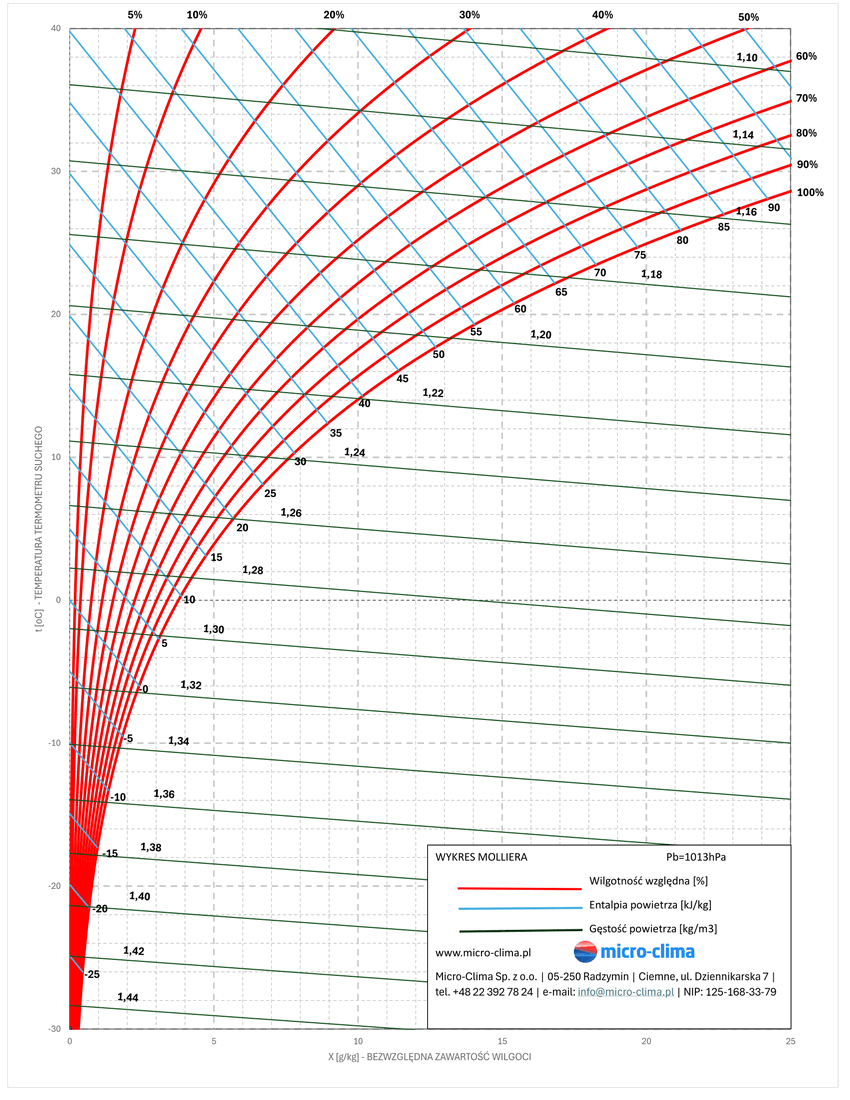

Wykres został opracowany przez Richarda Molliera – niemieckiego profesora w 1904 roku. Określa on zależności temperatury, wilgotności względnej oraz bezwzględnej, temperatury punktu rosy oraz entalpii powietrza wilgotnego. Na przedstawionym wykresie zobrazowane są linie stałej temperatury (poziome szare linie), stałej wilgotności bezwzględnej (pionowe szare linie), linie wilgotności względnej (krzywe koloru czerwonego) oraz stałej entalpii (niebieski linie ukośne).
